¿Qué es la clasificación de protección de ingreso y qué significa?

Familiarícese con los símbolos de protección internacional utilizados para indicar la entrada de objetos sólidos y líquidos en recintos eléctricos.

La clasificación de protección de ingreso (o clasificación IP) es un estándar internacional (IEC 60529) para el grado de protección o efectividad de sellado de los recintos eléctricos contra la entrada de objetos, agua, polvo o contacto accidental. Este estándar es equivalente al estándar europeo EN 60529.

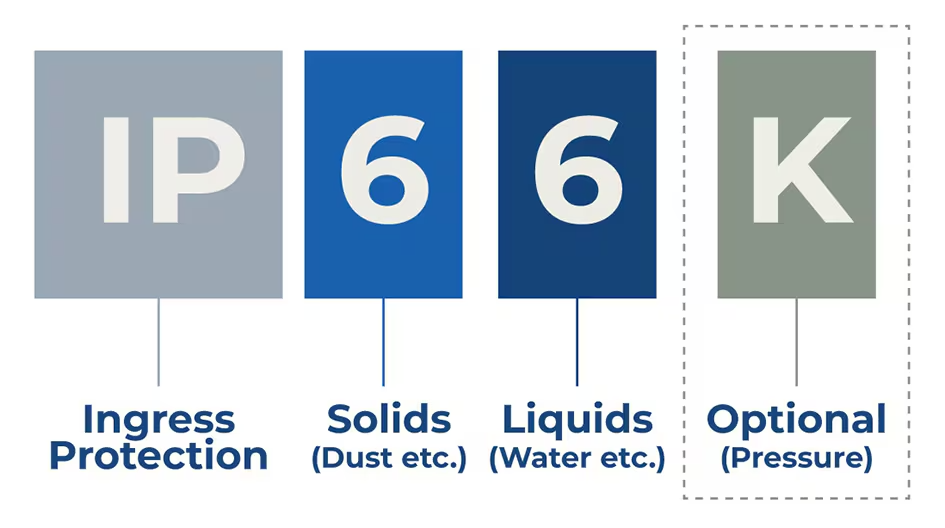

Las clasificaciones de IP a menudo consisten en las letras IP (protección de ingreso) seguidas de dos números y letras opcionales. Los dos números y la letra final indican la siguiente categoría de protección.

Protección sólida de primer dígito

El primer dígito después de IP indica el nivel de protección proporcionado al equipo cerrado contra objetos extraños sólidos y contacto humano con partes peligrosas como cuerpos conductores.

nivel

Tamaño del objeto protegido

Efectividad de protección

incógnita

-

incógnita indica que no hay datos en el nivel de protección especificado

O

Sin protección

No protegido de objetos tocando o entrando

1

Diámetro> 50 mm

Gran superficie de un objeto

No se puede prevenir el contacto intencional

2

Diámetro> 12.5 mm

Dedo o objeto similar

3

Diámetro> 2.5 mm

Herramientas, cables gruesos, etc.

4

Diámetro> 1 mm

La mayoría de los cables, tornillos, etc.

5

Evitar el polvo

La entrada del polvo es suficiente para causar daños al equipo durante la operación.

Evitar completamente el contacto

6

a prueba de polvo

Sin ingreso de polvo

Evitar completamente el contacto

Segundo número: Protección contra líquidos

El segundo número después de IP en la clasificación del código indica el nivel de protección que el recinto impermeable proporciona al dispositivo.

nivel

Tamaño del objeto que está protegido

Efectividad de protección

X

-

X indica que no hay datos en el nivel de protección especificado

O

Sin protección

No puede evitar la entrada de agua

1

Goteo

Goteo vertical

2

Goteo en la pendiente <15 °

Goteo vertical cuando el gabinete está inclinado <15 °

3

Pulverización de agua

Spray de agua en ángulo <60o de vertical

4

Chapoteo

Protege al actuador de las salpicaduras de agua en la carcasa de todas las direcciones

5

Chorro de agua

Proteja la varilla de empuje de la pulverización de agua de una boquilla (6.3 mm) rociando hacia la caja desde cualquier dirección

6

Potente pulverización de agua

Protege el actuador de la pulverización de agua de boquilla fuerte (boquilla de 12.5 mm) que se rocía hacia el gabinete desde cualquier dirección

7

Profundidad de inmersión hasta 1 m

Entrada de agua durante la inmersión temporal (profundidad de inmersión hasta 1 m)

8

La profundidad de inmersión excede los 1 m

Entrada de agua durante la inmersión continua (la profundidad de inmersión excede 1 m)

9k*

Potente spray de agua a alta temperatura

Aparecida a alta presión y pulverización de alta temperatura

*Todas las pruebas marcadas IPX9 con letra 'k' en el estándar IEC 60529 están definidas por el estándar ISO 20653.

® Actuadores marcados con IP66 e IP69K

Los actuadores industriales a menudo se usan en entornos donde están sujetos a líquidos y sólidos. Por lo tanto, Todos nuestros actuadores con carcasas de aluminio se prueban para lograr IP66 e IP69K Calificaciones, haciéndolos versátiles para una amplia gama de aplicaciones.

Los actuadores marcados con la calificación IP66 están completamente protegidos contra la entrada de polvo y los fuertes chorros de agua desde cualquier dirección. Esto los hace adecuados para uso al aire libre en condiciones climáticas cambiantes.

Si la aplicación requiere lavarse con aviones de agua de alta temperatura y alta presión, IP69K es el nivel de protección recomendado. Este es un requisito común, por ejemplo en maquinaria agrícola, donde los actuadores no tienen que ser cubiertos o protegidos. Después del trabajo de campo, los actuadores a menudo están expuestos a la suciedad, los fertilizantes y el lavado frecuente de alta presión.

IP66

  • Evitar que todo el polvo ingrese
  • Protege al actuador de chorros de agua de alta presión de todas las direcciones

IP69K

  • Evitar que todo el polvo ingrese
  • Protege contra la limpieza de chorro de vapor
